ADAP-ASTT

AVVIATORE TRIFASE STELLA TRIANGOLO PER POMPA PRINCIPALE IN GRUPPI ANTINCENDIO A NORME UNI 12845 (INTEGRA LA NORMA UNI 10779)

Topografico Scheda

Descrizione

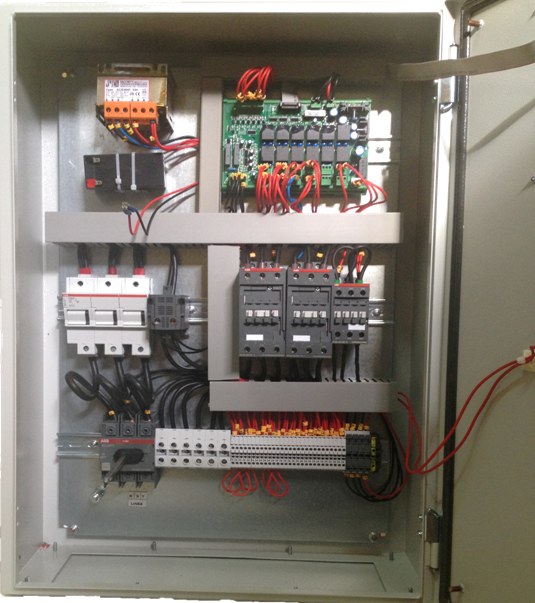

Armadio in materiale metallico, IP55, di dimensioni adeguate;
Interruttore bloccoporta di portata adeguata;
Trasformatore 400V/24V per alimentazione circuito ausiliario, completo di fusibili di protezione;
Base porta fusibile di portata adeguata;
Contattore di linea di portata adeguata;
Contattore di triangolo di portata adeguata;
Contattore di stella di portata adeguata;

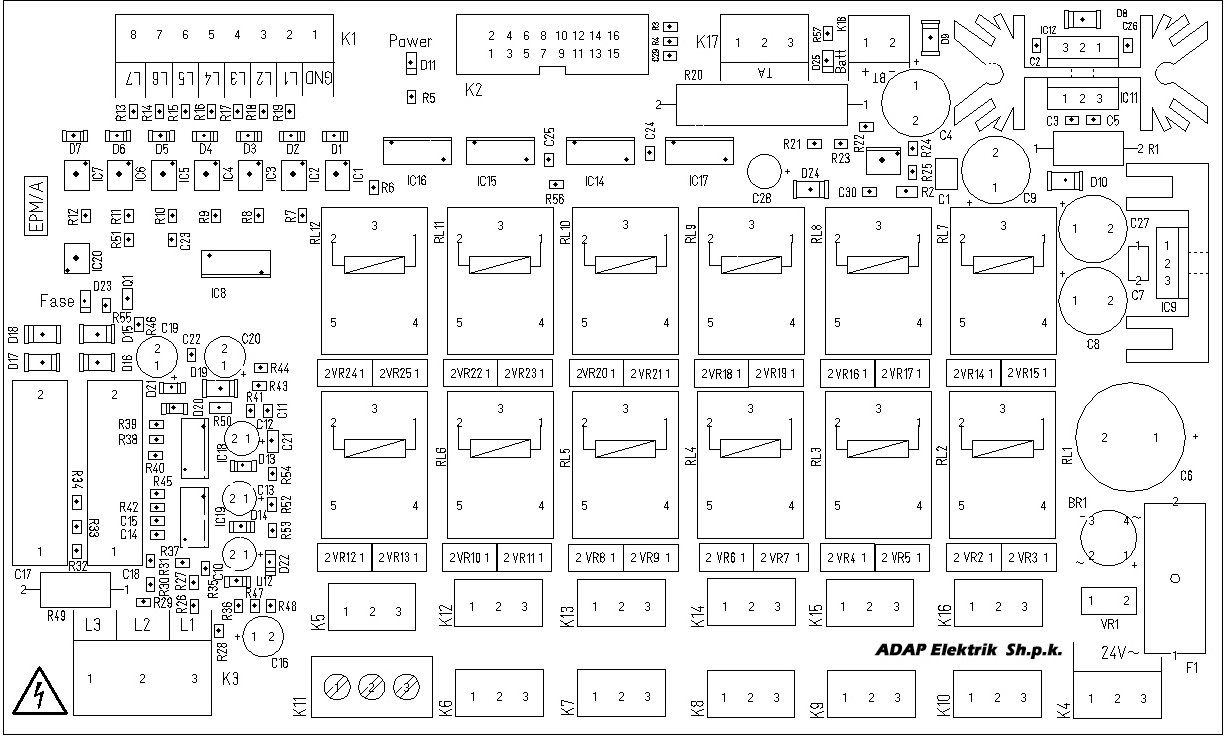

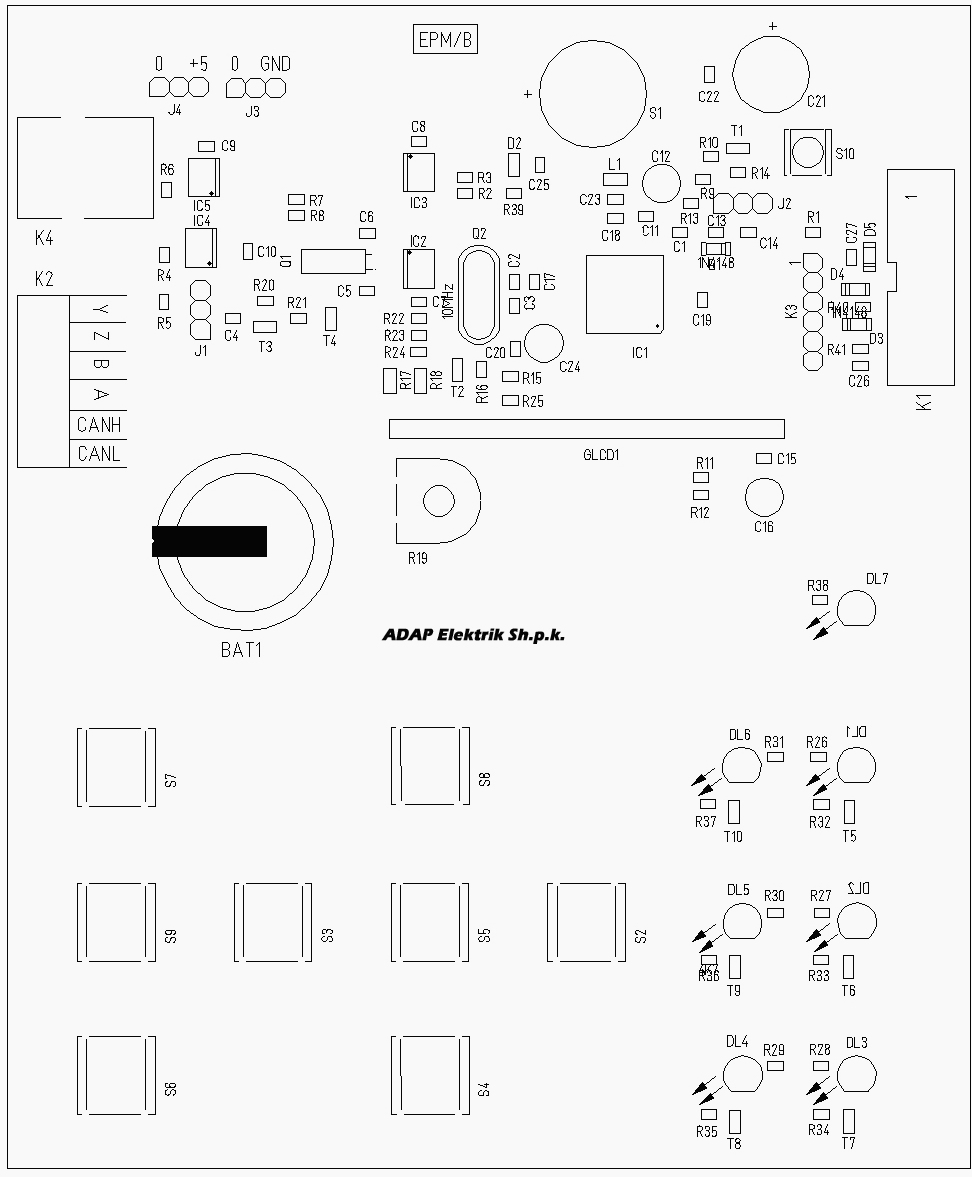

Scheda elettronica modello EPM-E come da specifiche riportate in allegato;
Trasformatore amperometrico;
Batteria tampone;
Selettore 0-1 a chiave;
Cablaggio e morsettiera;
Dichiarazione di Conformità
Schema Elettrico
Alimentazione 400V (3F+N) 50 - 60Hz
Il software del quadro può essere sia in lingua Italiano— Inglese— Francese è deve essere specificato al momento dell’ordine.
La grafica può essere personalizzata su Vostra richiesta.



Codice Potenza 400V Dimensione (mm)
ASTT00750 HP-10    KW-7,5  600x400x200
ASTT01100 HP-15 KW-11  600x400x200
ASTT01300 HP-17,5    KW-13  600x400x200
ASTT01500 HP-20    KW-15  600x400x200
ASTT01850 HP-25    KW-18,5  600x400x200
ASTT02200 HP-30  KW-22  600x400x200
ASTT02600 HP-35   KW-26  700x500x250
ASTT03000 HP-40   KW-30  700x500x250
ASTT03700 HP-50  KW-37  800x600x250
ASTT04500 HP-60 KW-45  800x600x250
ASTT05500 HP-70 KW-55  1000x600x250
ASTT05900 HP-80 KW-59  1000x600x250
ASTT06600 HP-90 KW-66  –
ASTT07500 HP-100 KW-75  –
ASTT09200 HP-125 KW-92  –
ASTT11000 HP-150 KW-110  –
ASTT13200 HP-180 KW-132  –
ASTT15000 HP-200 KW-150  –
ASTT18500 HP-250 KW-185  –
ASTT22000 HP-300 KW-220  –
ASTT26400 HP-350 KW-264  –
ASTT30000 HP-400 KW-300  –





Manuale di istruzioni Quadro elettrico elettronico ADAP-ASTT

Manuale d’istruzione download ADAP-ASTT





Caratteristiche tecniche

  1. Display LCD alfanumerico e grafico 55,01 x 49,70 mm (128 x 64 DOTS) retroilluminato azzurro, con indicazioni di:
    • Assorbimento del motore espresso in Ampere e decimi di Ampere;
    • Computo orario delle ore di funzionamento del motore espresso in Ore e Minuti;
    • Stato del galleggiante di adescamento (icona G);
    • Stato dei pressostati di lavoro (icona P);
    • Stato del flussostato (icona F);
    • Icona (M), presente ad indicare la presenza di un report all’interno dello storico;
    • Icona (IP) per segnalazione di impianto in pressione;
    • Icona della girante per visualizzazione immediata del funzionamento della elettropompa;
    • Icona (PS) per segnalazione Prova Settimanale ON;
    • Data corrente;
    • Orario corrente;
    • Indicazione dello stato di operatività del motore su rigo di testo.
  1. LED ad alta luminosità per le indicazioni di:
    • Disponibilità alimentazione (LED bianco LINEA – POWER);
    • Richiesta di avviamento (LED giallo RICHIESTA AVVIAMENTO – REQUEST OF START);
    • Errore sequenza fasi o mancanza fase (LED giallo CONTROLLO FASI – PHASES MONITORING);
    • Allarme basso livello riserva idrica (LED giallo BASSO LIVELLO – LOW LEVEL);
    • Motore in marcia (LED rosso MARCIA – RUN);
    • Mancato avviamento in seguito a richiesta d’avviamento (LED giallo MANCATO AVV. – START FAILURE);
    • Allarme avviamento disabilitato (LED rosso lampeggiante AVVIAMENTO DISABILITATO – START DISABLED).
    • Ingressi:

      1. Connettore K1: pin GRD – L7, ingressi logici di controllo,
        • Pin 0: GND,
        • Pin L1: livello riserva idrica (contatto NC. Apre per basso livello riserva idrica e rientra nell’allarme cumulativo di Tipo B),
        • Pin L2: pressostato (contatto NC. Apre per richiesta d’avviamento e rientra nell’allarme cumulativo di Tipo B),
        • Pin L3: flussostato (contatto NO. Chiude in caso di rilevamento di flusso all’interno dell’impianto e rientra nell’allarme cumulativo di Tipo A),
        • Pin L4: pressostato impianto in pressione (pressostato opzionale),
        • Pin L5: non utilizzato (disponibile per eventuali applicazioni future),
        • Pin L6: galleggiante d’adescamento (contatto NC. Apre per richiesta d’avviamento e rientra nell’allarme cumulativo di Tipo B),
        • Pin L7: selettore (contatto aperto => avviamento inibito. Contatto chiuso => avviamento abilitato).
      2. Connettore K2: connettore unità principale – unità di I/O.
      3. Connettore K3: L1, L2, L3 ingresso riferimento fasi. La scheda effettua ciclicamente il controllo sulla corretta sequenza delle tre fasi dell’alimentazione. Se la sequenza è corretta, il LED CONTROLLO FASI resta spento, mentre il relè d’uscita K13 resta eccitato.
      4. Connettore K4: IN 24Vac, pin 1 e 3, alimentazione 24Vac.
      5. Connettore K17: pin 1 e 3, ingresso riferimento corrente (da trasformatore amperometrico posto sulla linea di alimentazione della elettropompa).

      Uscite:

      Le uscite sono pilotate da 12 relè, alimentati a 24 Vcc, i cui contatti di scambio supportano fino a 10 A a 277 Vac. I relè sono identificati dalle sigle RL1 ¸ RL12. I connettori sono identificati dalle sigle K5 ¸ K16 ed i contatti sono disposti nella sequenza NC – C – NO.

      • Connettore K5: Allarme cumulativo di Tipo A (POMPA in MARCIA o RILEVAMENTO FLUSSO);
      • Connettore K6: comando E.V. per attivazione prova settimanale;
      • Connettore K7: contatto temporizzato di TRIANGOLO per avviamento stella / triangolo (da non utilizzare in caso di avviamento diretto);
      • Connettore K8: contatto temporizzato di STELLA per avviamento stella / triangolo (da non utilizzare in caso di avviamento diretto);
      • Connettore K9: livello riserva idrica Il relè si eccita in caso di basso livello della riserva idrica (input L1). L’allarme di basso livello rientra anche in quello cumulativo di Tipo B;
      • Connettore K10: segnale mancato avviamento. Il relè si eccita quando, in seguito ad una chiamata d’avviamento, non si ha il ritorno del segnale di motore avviato entro un intervallo di tempo prestabilito. L’allarme di mancato avviamento rientra anche in quello cumulativo di Tipo B;
      • Connettore K11: segnale di start. Il relè si eccita in seguito ad una chiamata d’avviamento e comanda la chiusura del contattore;
      • Connettori K12: segnale pompa in marcia. Il relè si eccita quando la pompa è in marcia. L’allarme di pompa in marcia rientra, insieme a quello di rilevamento flusso, nell’allarme cumulativo di Tipo A;
      • Connettori K13: segnale disponibilità linea e corretta sequenza fase. Il relè è costantemente eccitato quando la linea è disponibile e la sequenza è corretta. La caduta di tale segnale provoca un allarme contemplato in quello cumulativo di Tipo B;
      • Connettore K14: segnale di avviamento automatico disabilitato;
      • Connettore K15: richiesta d’avviamento. Il relè si eccita in seguito ad una chiamata d’avviamento, sia essa da pressostato che da galleggiante d’adescamento;
      • Connettore K16: allarme cumulativo di Tipo B. Il relè si eccita in seguito ad verificarsi di uno stato d’allarme diverso da POMPA in MARCIA o da RILEVAMENTO FLUSSO.

      Ingresso / Uscita:

      • Connettore K18 (BT1): batteria tampone esterna 12 V .
