ADAP-AEDM

AVVIATORE ELETTRONICO DIRETTO MONOFASE





Codice Potenza 230V Protezione termica (A)
AEDM HP-0,5/3    KW-0,37 /2,2  0,5 – 20

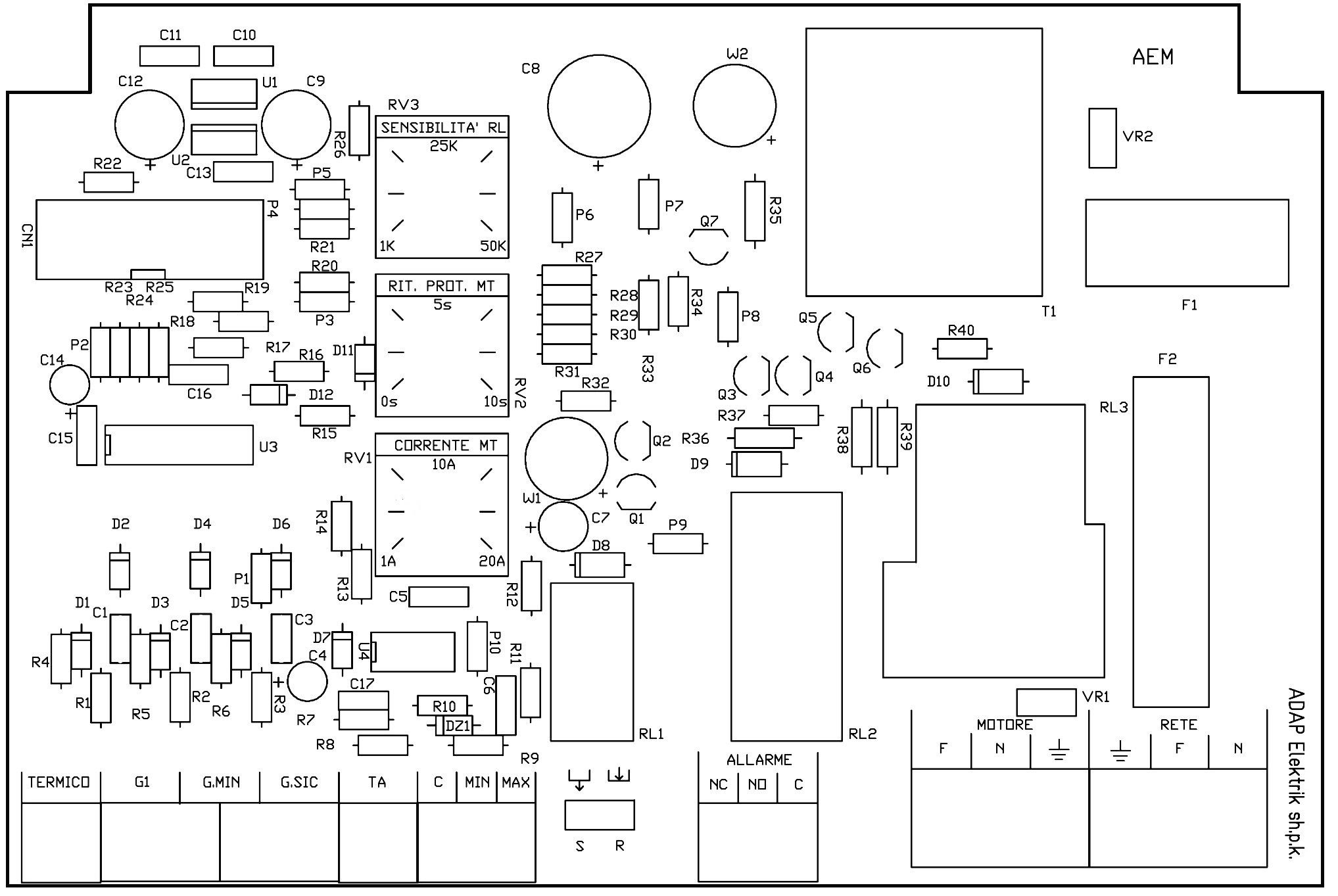

Topografico Scheda

Descrizione

Quadro elettronico di avviamento e protezione per una pompa o motore monofase, in sistemi di
riempimento o svuotamento controllato da MICROPROCESSORE con relè di livello integrato e controllo amperometrico elettronico regolabile.
Armadio in PVC, IP55, dimensioni 300x220x120mm
Interruttore bloccoporta
Predisposizione per condensatore di marcia (non incluso)
Interruttore manuale - 0 - automatico
Scheda elettronica
Controllo amperometrico con TA
Morsettiera e pressacavi
Alimentazione 230V (1F+N) 50-60 Hz
Dichiarazione di Conformità
Schema elettrico
Manuale d'uso

Accessori

Amperometro
Voltometro
Condensatore di marcia

Manuale di istruzioni Scheda Elettronico ADAP-AEM

Manuale d’istruzione Sheda Elettronica ADAP-AEM





Caratteristiche tecniche

Regolazione sensibilità relé di livello 1-50 kOhm.
Regolazione elettronica della corrente 1-22 A.
Regolazione ritardo intervento protezione sovracorrente 0-10 Sec.
Ingressi di controllo protetti da scariche elettriche ed elettrostatiche.
Selettore funzionamento MANUALE/SPENTO/AUTO.
Led indicatore presenza rete.
Led indicatore motore in funzione/avaria motore.
Led lampeggiante di allarme LIVELLO MIN / TROPPO PIENO.
Uscita motore con relé da 30A 250V.
Uscita allarme con relé da 16A 250V NA-C-NC..
Ingressi comando esterno a bassa tensione (5V).
Bassissima corrente sugli ingressi (< di 0,5 mA).
Antirimbalzo sugli ingressi controllato da software.
Controllo false partenze per mancanza momentanea della tensione di rete.
Gestione automatica della partenza all’arrivo della tensione di rete.
Protezione accensione/spegnimento rapido della pompa.
Microprocessore con antibloccaggio software.
Protezione con fusibile e varistore sul motore e sulla scheda elettronica.
Protezione relé con varistore.
Ingresso termico esterno.
Ingresso galleggiante di lavoro.
Ingresso galleggiante di sicurezza.
Ingresso galleggiante di troppo pieno.
