ADAP-AEDM2D

AVVIATORE ELETTRONICO DIRETTO MONOFASE PER 2 POMPE DA DRENAGGIO



Codice Potenza 230V Protezione termica (A)
AEDM2D HP-0,5/3    KW-0,37/2,2  0,5 – 20



Topografico Scheda

Descrizione

Cassetta in PVC, IP55, dimensioni 380x300x120mm
Interruttore bloccoporta
Scheda elettronica
Controllo amperometrico con TA
Trasformatore 230V/12V per circuito ausiliario
Fusibili per circuito ausiliario
Modalità di funzionamento manuale - 0 - automatico
Alternanza (integrata)
Allarme visivo e sonoro
Batteria tampone e carica batteria
Ingresso galleggiante lavoro
Ingresso galleggiante soccorso
Ingresso galleggiante di stop
Ingresso galleggiante troppo pieno
Ingresso galleggiante marcia a secco
Morsettiera e pressacavi
Alimentazione 230V (1F+N) 50-60 Hz
Dichiarazione di conformità
Schema elettrico
Manuale d'uso

Accessori

Amperometro
Voltometro
N°2 Contatti ausiliari klixon motore

Manuale di istruzioni Quadro elettrico elettronico ADAP-SME

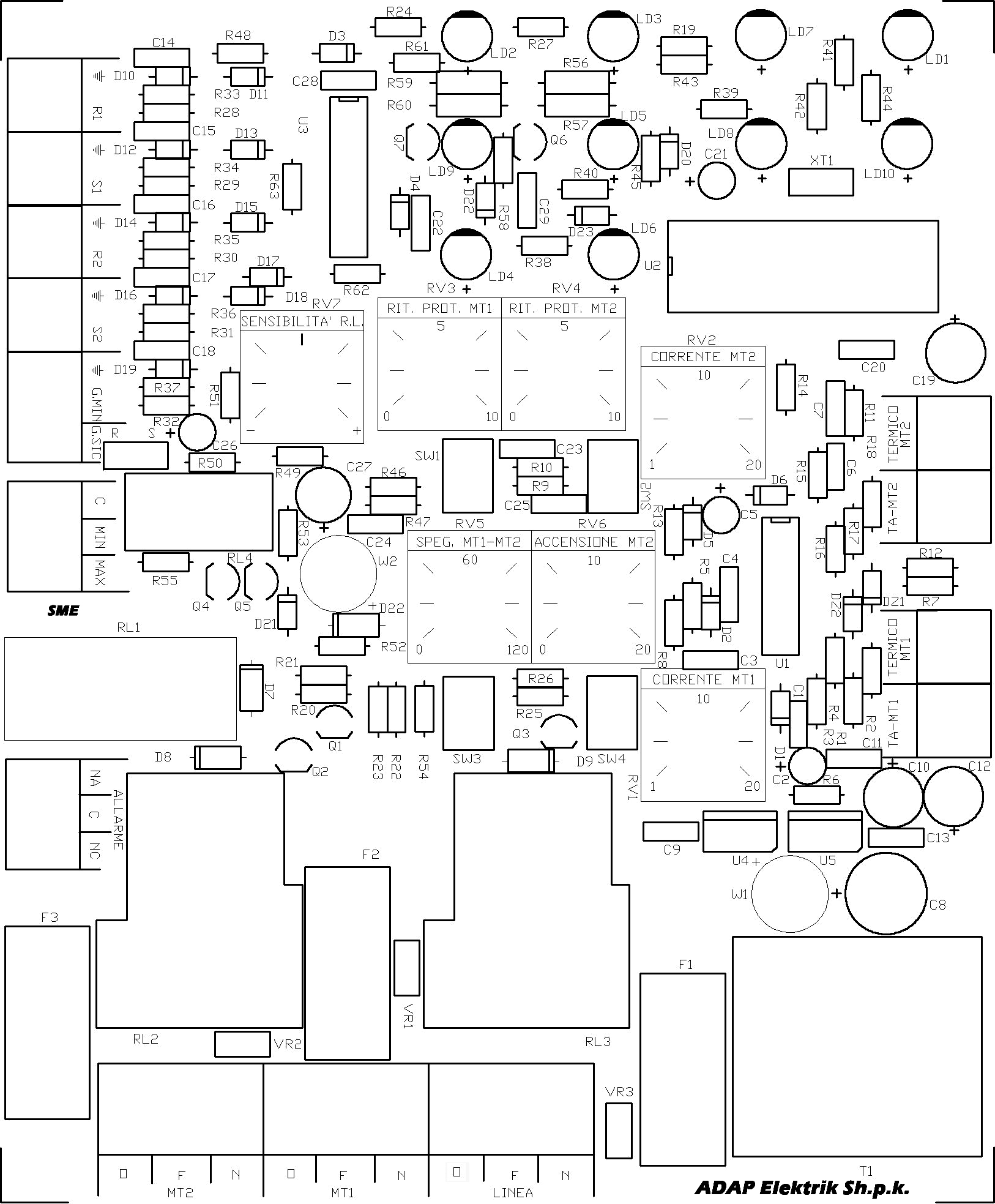

Manuale d’istruzione Sheda Elettronica ADAP-SME





Caratteristiche tecniche

Controllo elettronico con microprocessore.
Ingressi protetti da scariche elettriche ed elettrostatiche
Test ingressi (RL) e (LMIN) con indicazione tramite led.
Alternanza pompe con ritardo tra la partenza delle due pompe.
Pulsanti Auto/Off/ Reset Protezione Elettronica
Memoria non volatile
Led indicatore Presenza rete.
Led indicatori Motori in funzione.
Led lampeggiante di Allarme.
Led ( RL ) indicatore Relè di livello resistivo.
Led (LMIN) indicatore Galleggiante di sicurezza.
Led Indicatori Sovracorrente motore.
Led Indicatori Funzionamento automatico.
Sensibilità relé di livello regolabile da 2-20Kohm.
Controllo elettronico Corrente Max con TA.
Impostazione Corrente Motori 1-22A separata per ogni motore.
Impostazione Ritardo spegnimento Pompa 1 e Pompa 2 da 0-120 Sec.
Impostazione Ritardo accensione Pompa 2 da 0-20 Sec
Impostazione Ritardo intervento protezione elettronica 0-10 Sec separata per ogni motore.
Impostazione relé di livello in Riempimento/Svuotamento.
Ritardo attivazione relé di livello settabile 0,1-2 sec.
Possibilità di usare normali Termici di protezione controllati dal microprocessore.
Uscita allarme con relé 12A 250V NA/C/NC.
Bassissima corrente sugli ingressi < di 0,5 mA.
Ingresso Relé di Livello Galvanicamente isolato.
Filtro Antirimbalzo ingressi controllato da software.
Protezione accensione/spegnimento rapido delle pompe.
Spegnimento/accensione pompe Sequenziale (Minore spunto sulla linea).
Protezione con fusibili separata per ogni motore.
