ADAP-APE

AVVIATORE DIRETTO TRIFASE PER POMPA PILOTA IN GRUPPI ANTICENDIO A NORME UNI 12845

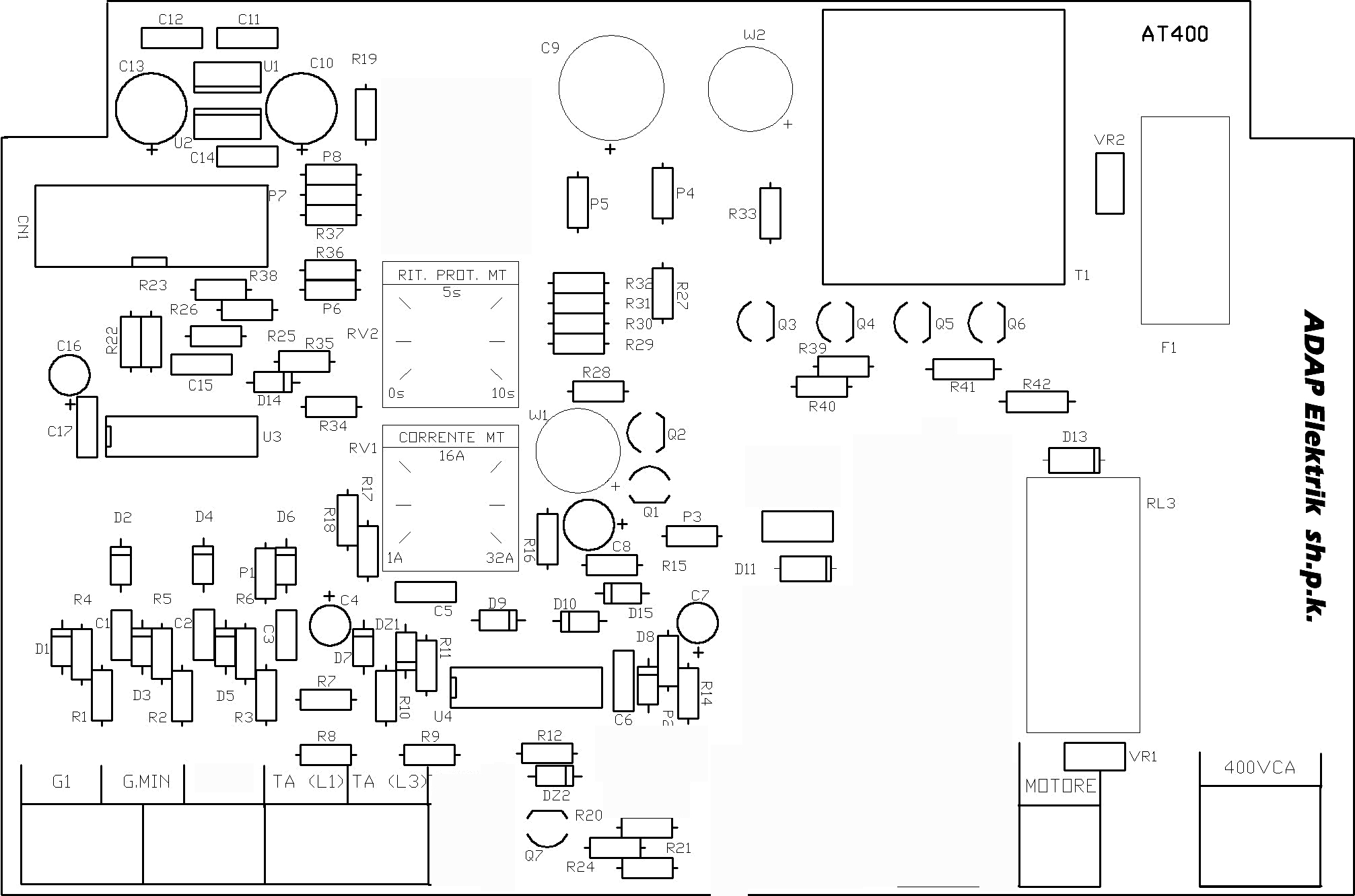

Topografico Scheda

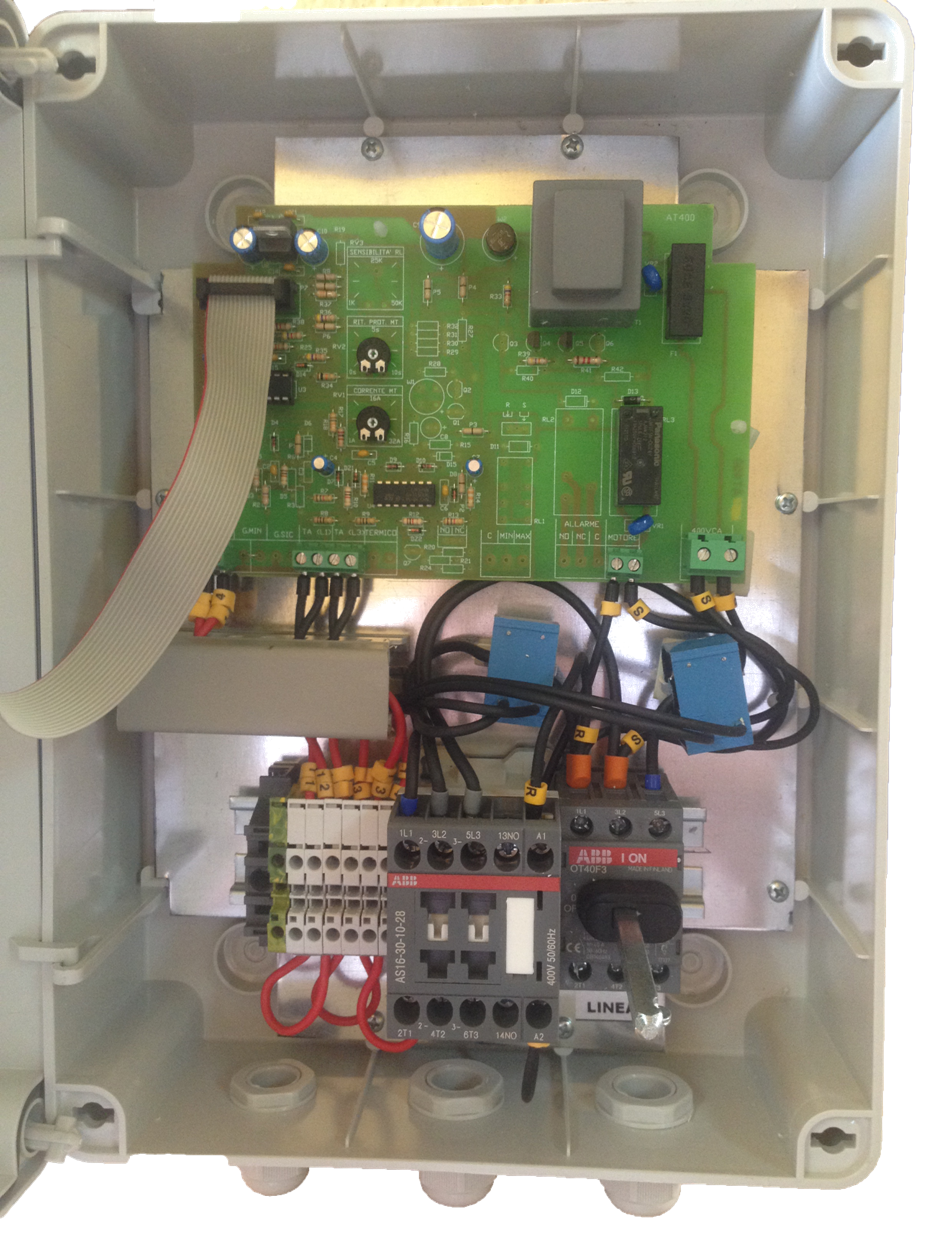

Descrizione

Cassetta in PVC, IP55, di dimensioni adeguate;
Interruttore bloccoporta di portata adeguata;
Contattore di portata adeguata;
Scheda elettronica modello AT400S come da specifiche riportate in allegato;
Trasformatore amperometrico;
Cablaggio e morsettiera;
Dichiarazione di conformità
Schema elettrico
Alimentazione 400V (3F+N) 50 - 60Hz
La grafica può essere personalizzata su Vostra richiesta.



Codice Potenza 400V Dimensione (mm)
APE00750 HP-0,5/10   KW-0,37/7,5 300x220x120





Manuale di istruzioni Quadro elettrico elettronico ADAP-APE

Manuale d’istruzione Scheda Elettronica ADAP-APE





Caratteristiche Tecniche

Ingresso rete 400±10% V~, 50÷60 Hz;

Regolazione elettronica della corrente 1-32 A.

Regolazione ritardo intervento protezione sovracorrente 0-10 Sec.

Ingressi di controllo protetti da scariche elettriche ed elettrostatiche.

Selettore funzionamento MANUALE/SPENTO/AUTO.

Led indicatore presenza rete.

Led indicatore motore in funzione/avaria motore.

Uscita motore con contattore.

Uscita allarme con relé da 16A 250V NA-C-NC..

Ingressi comando esterno a bassa tensione (5V).

Bassissima corrente sugli ingressi (< di 0,5 mA).

Antirimbalzo sugli ingressi controllato da software.

Controllo false partenze per mancanza momentanea della tensione di rete.

Gestione automatica della partenza all’arrivo della tensione di rete.

Protezione accensione/spegnimento rapido della pompa.

Microprocessore con antibloccaggio

Protezione con fusibile e varistore sul motore e sulla scheda elettronica.

Protezione relé con varistore.

Ingresso termico esterno con logica settabile.

Ingresso galleggiante di lavoro.

Ingresso galleggiante di sicurezza.
